Dati tecnici Tobl

Dimensionamento impianto:
Capacitá:

150.000 abitanti equivalenti,
di cui 33% popolazione residente
47% turismo
20% industria
Carichi: 27.800 kg BOD5/g
12.000 COD/g
1.560 kg Ntot/g
390 kg Ptot/g
Acque reflue trattate: Portata tempo secco 15.000 m³/g
Punta oraria 570 l/s
Portata di pioggia 1.140 l/s
Produzione fanghi: Fanghi primari: 1.000 m³/g
7.000 kg/g sostanza secca
a valle preispessimento 150 m³/g
a valle disidratazione 20 m³/d
Volumi utili: trattamento meccanico-biologico 38.440 m³
linea fanghi 5.860 m³
Volume completo edificato:

gallerie: 200.000 m³
Essiccamento e termovalorizzazione: 5.815 m³
Edifi cio servizi: 12.550 m³

Dati tecnici

collettore principale

+
Bacino idrografico: 1.176 km²
Lunghezza: coll. principale 78,32 km
Diametro: 200 mm – 1.200 mm
Materiali: SB, GFK, SZ, PVC
Quantitá pozzetti: 1.147
Quantitá stazioni di misura: 14
Quantitá stazioni di pompaggio: 0

Attrezzature tecniche

Griglie di emergenza:

+

3 griglie fini; Distanza barre 3 mm

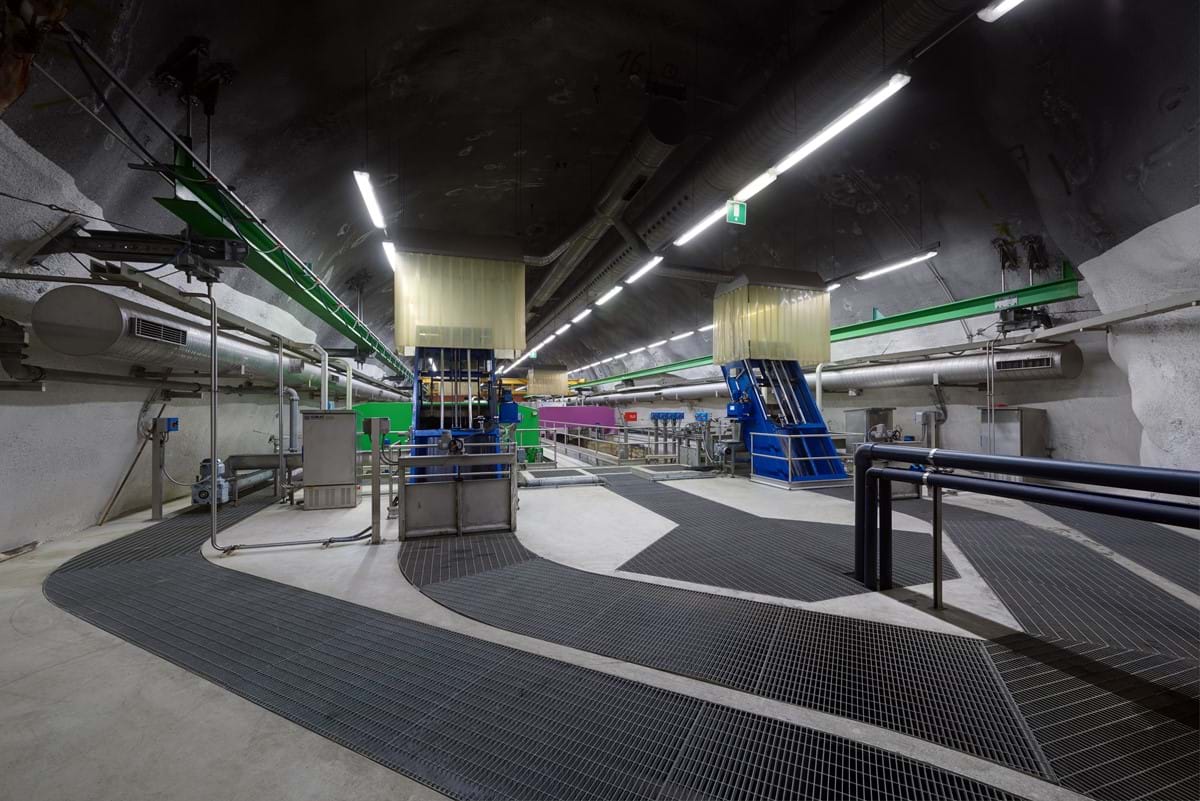

Grigliatura grossolana:

+

2 griglie a pettine, largo 1.200 mm
Distanza barre: 15 mm con 2 presse compattatrici
con lavaggio del grigliato integrato

Grigliatura fine:

+

2 griglie Acqua - Guard, largo 1.500 mm
Distanza barre: 6 mm con 2 presse compattatrici
con lavaggio del grigliato integrato

Dissabbiatore, disoleatore:

+

2-linee, per ogni linea
Vasca di ritenzione: sezione 6,50 m²
Volume 200 m³; T = 12 min per Qt
Impianto lavaggio sabbia: Qm= 20 l/s

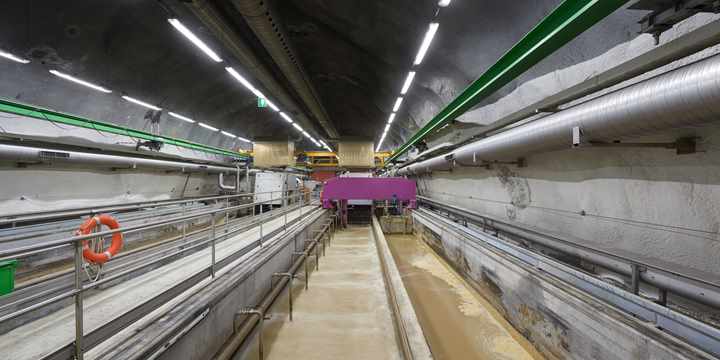

Vasca di sedimentazione primaria:

+

4-linee, per ogni linea
Larghezza 7,6 m; lunghezza 13,50 m
Profonditá acqua = 2,75 m
V=260 m³; t = 0,23 h per Qt
Flusso laterale, ponte raschiatore

Vasca d’ossidazione:

+

4-linee, per ogni linea
Fase anossica (denitrificazione)
1 vasca = 3.250 m³
Fase aerobica (nitrificazione) = 6.350 m³
92 pezzi piastre Messner per ogni vasca
156 pezzi piastre Messner nella vasca a cicli alternati


Volume - Denitrificazione 9.750 m³
Volume - Nitrificazione 19.050 m³
Volume - Totale VDN + VN = 28.800 m³
Pompe di ricircolo 12x Q = 140 l/s

Soffianti:

+

3 compressori a vite, a 3.030 Nm³/h, 102 kW
2 turbocompressori, a 2.500 Nm³/h, 70 kW

1 turbocompressore, a 5000 Nm³/h, 126 kW

Deamonificazione:

+

1 vasca demon 1.400m³

1 vasca di accumulo 1.514 m³

4 agitatori verticali

1 compressore a 1.750 Nm³/h

274 kg NH4-N/g

Vasca di sedimentazione secondaria:

+

8-linee, per ogni linea
Lunghezza/larghezza = 45/7,6 m
Profonditá acqua = 4,50 m; V = 2x 1.400 m³
Flusso longitudinale, raschiatori a catena

Precipitazione:

+

Precipitazione simultanea con liquidi e solfato

Quantitá fanghi:

+

Produzione 1.000 m³/g con 7.000 kg TS/g
rispettivamente 150 m³/g a valle del preispessimento fanghi

Preispessitori:

+

4 pezzi
4,9 m x 4,9 m; Volume 4x 90 = 360 m³
raschiatore verticale, scarico surnatanti

Ispessimento fanghi di supero:

+

Tavola piana, condizionamento mediante
polietettroliti Q = 36 m³/h

Strainpress:

+

Strainpress: Q = 20 m³/h

Digestore:

+

2 pezzi
Serbatoio cilindrico D = 14 m; A = 25 m
Volume utile = 1.800 m³;
tempo di permanenza: 30 giorni

Circolazione tramite insufflazione gas + pompe

Postispessitori:

+

2 pezzi
Volume 2x 500 = 1.000 m³

Serbatoio di stoccaggio Co-substrati:

+

Volume: 7,5m x 7,5m x 8,9m= 500 m³

Gasometro:

+

Involucro cilindrico in acciaio
Membrana; 40 mbar
Volume utile 1.500 m³; A = ca. 15,0 m

Fiaccola a biogas:

+

Potenzialitá = 150 m³/h

Disidratazione fanghi:

+

3 presse a vite: Q = 3 – 5 m³/h
condizionamento mediante polielettroliti

Accumulo fanghi:

+

Serbatoio: 80 m³ alimentato da coclee di trasporto

Trattamento aria:

+

Biofiltro: per l’aria esausta dall’essiccatore:
Q = 28.000 m³/h, superficie: 320 m², V = 800 m³

Gruppo di cogenerazione:

+

3 motori gas per:
Pt = 413 kW
Pel = 330 kW;

Impianto trattamento acqua industriale:

+

Filtro sabbia con trattamento UV: 20 l/s

Impianto di essiccamento fanghi a nastro:

+

Capacitá evaporativa: 2 tonnellate H2O/h
AEbio = 430.000 AE; 24.000-26.000 tonnellate/a

Impianto di termovalorizzazione:

+

Forno rotativo pirolitico
Capacitá: 550 kg/o fango essiccato
Trattamento aria a secco
