Abwasserlinie Innichen-Sexten

Ablauf der Abwasserreinigung

Das Klärwerk wurde auf eine Kapazität von ca. 47.000 Einwohner aus der Wohnbevölkerung, Tourismus, Industrie und Gewerbe bemessen und auf eine Reinigung der Abwasser nach höchsten Anforderungen ausgelegt und geplant, also auf der organischen Schmutzfracht sowie auf hochgradige Reduktion der Stickstoff- und Phosphorverbindungen.

Das Ziel der Abwasserreinigung wird mit physikalischen, biologischen, biomechanischen und chemischen Verfahrensschritten erreicht.

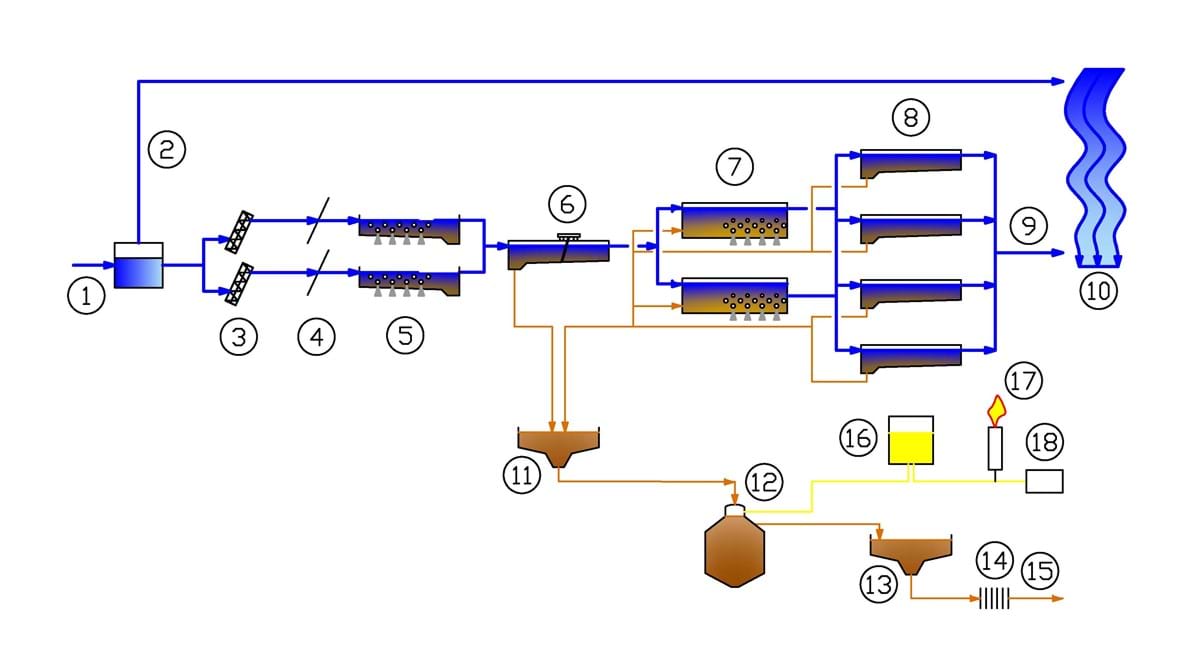

Legende Funktionsschema

Wasser Schlamm Gas

1) Zulauf 11) Voreindicker 16) Gasspeicher
2) Regenentlastung 12) Faulturm 17) Gasfackel
3) Hebeanlage 13) Nacheindicker 18) Gasverwertung
4) Rechen 14) Schlammpresse
5) Sand- Fettfang 15) Schlammentsorgung
6) Vorklärbecken
7) Belebungsbecken mit Belüftung
8) Nachklärbecken
9) Ablauf
10) Fluss Drau

Zulaufkanal und Hebeanlage

Über die Kanalisation werden die Abwässer der Kläranlage zugeführt. Dort muß das Abwasser über zwei Rohrschnecken [3, Funktionsschema] angehoben werden, damit das Wasser dann im freien Fall die Anlage durchlaufen kann.

Zulaufkanal und Hebeanlage

Hebeschnecken

Mechanische Reinigung

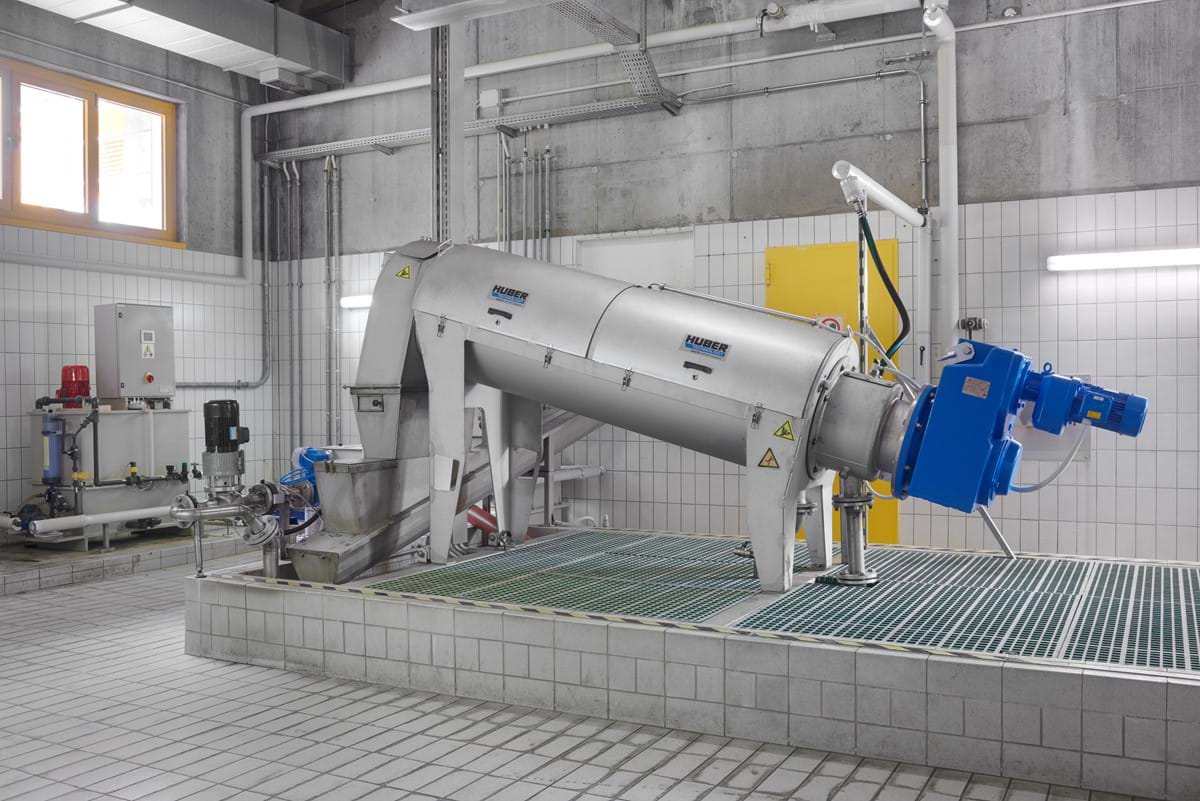

Die mechanische Reinigung mit einer Effizienz von bis zu 25% hinsichtlich Entfernung der organischen Schmutzfracht, erfolgt in einem Spiralsiebrechen [4], im kombinierten Sand- / Fettfang [5] und im im Vorklärbecken [6].

Mechanische Reinigung

Belüfteter Sand- Fettfang

Biologische Reinigung

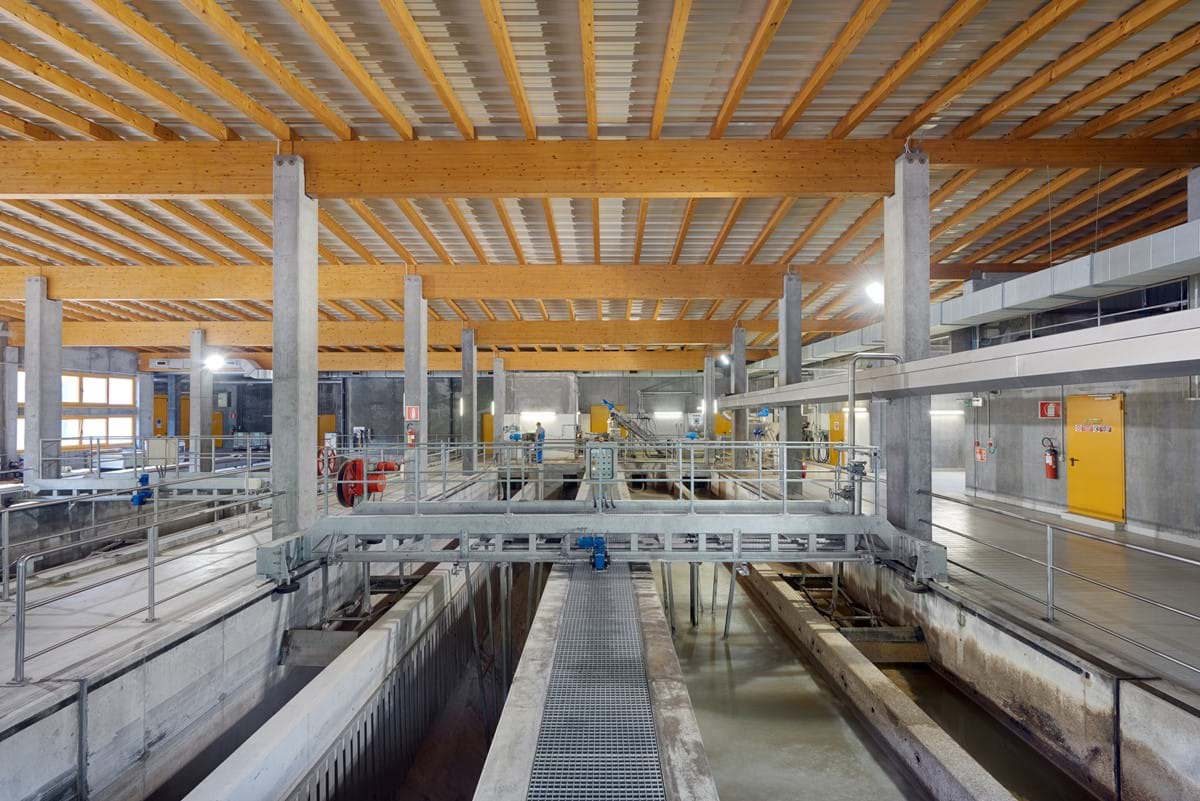

Das Abwasser passiert sodann eine Abfolge von 3 Kaskaden [7], von denen die erste sauerstofffreie Zone dem teilweisen Abbau von Phosphorverbindungen auf biochemischem Weg dient. In der zweiten Stufe erfolgt die Reduktion der Stickstoffverbindungen (Denitrifikation) und im dritten, größten Beckenteil werden Kohlenstoffverbindungen unter Zufuhr von Luftsauerstoff biologisch abgebaut und Stickstoffverbindungen oxidiert (Nitrifikation).

Entsprechende Abwasser- und Belebtschlammrückführungen sowie Regelungen des Sauerstoffgehalts gewährleisten das Milieu, in dem Bakterien verschiedenster Art und Kleinlebewesen die „Arbeit“ der Schmutzstoffumsetzung verrichten können. Diese Mikroorganismen bilden als Flocke den Belebtschlamm, der im anschließenden Nachklärbecken [8] durch Sedimentation abgeschieden wird.

Biologische Reinigung

Belebtschlamm unter dem Mikroskop

Nachklärung

Das biologisch gereinigte Wasser fließt in die Nachklärbecken [8], wo der Belebtschlamm durch Sedimentation abgetrennt wird. Die geforderte weitere Reduktion der Phosphorverbindungen wird durch Simultanfällung (Zugabe von Chemikalien) erreicht. Das geklärte Wasser fließt über Zahnschwellen ab, durchläuft eine Messstelle und Qualitätskontrolle und gelangt schließlich in die Drau [10].

Nachklärung

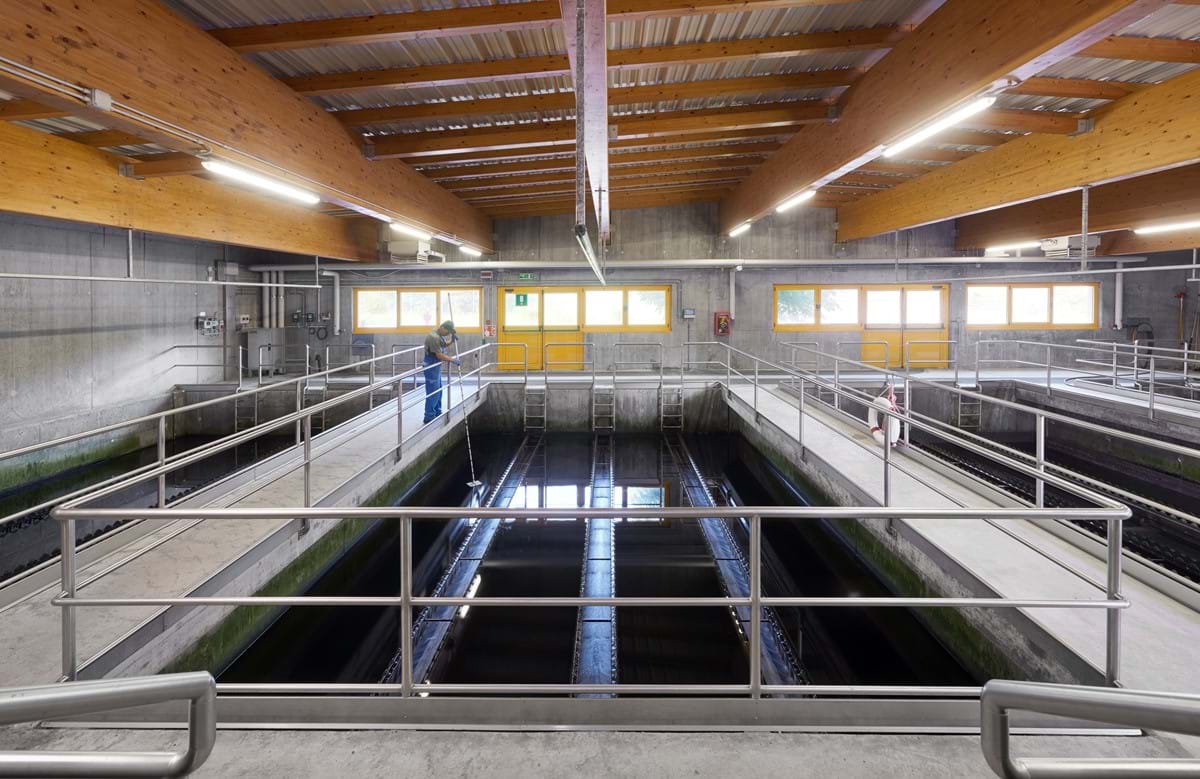

Die Nachklärbecken

Die Schlammbehandlung

Der Schlamm aus der Vorklärung [6] (Primärschlamm) wird abgezogen und im Voreindicker [11] statisch eingedickt. Der Zuwachs an Biomasse in der biologisch und chemischen Stufe (Überschussschlamm) wird abgezogen und dynamisch eingedickt (Siebband). Anschließend wird der Frischschlamm auf 38°C erwärmt und im Faulturm [12] unter Luftabschluss ausgefault. Der so stabilisierte Schlamm wird anschließend mit einer Schneckenpresse [14] entwässert.

Die Gaslinie

Bei der Schlammfaulung [12] setzen Mikroorganismen organische Inhaltsstoffe in CO2 und energiereiches Methan um, das wiederum zur Faulbehälter- und Gebäudeheizung Verwendung findet. Zum Ausgleich der nicht gleichmäßig anfallenden bzw. nötigen Gasmengen kommt ein Gasspeicher [16] zum Einsatz.

Die Gaslinie besteht aus: Gasometer [16], Druckerhöhungsstation, Gasfackel [17], 2 Heizkessel und 1 Gasmotor [18].

Die Gaslinie

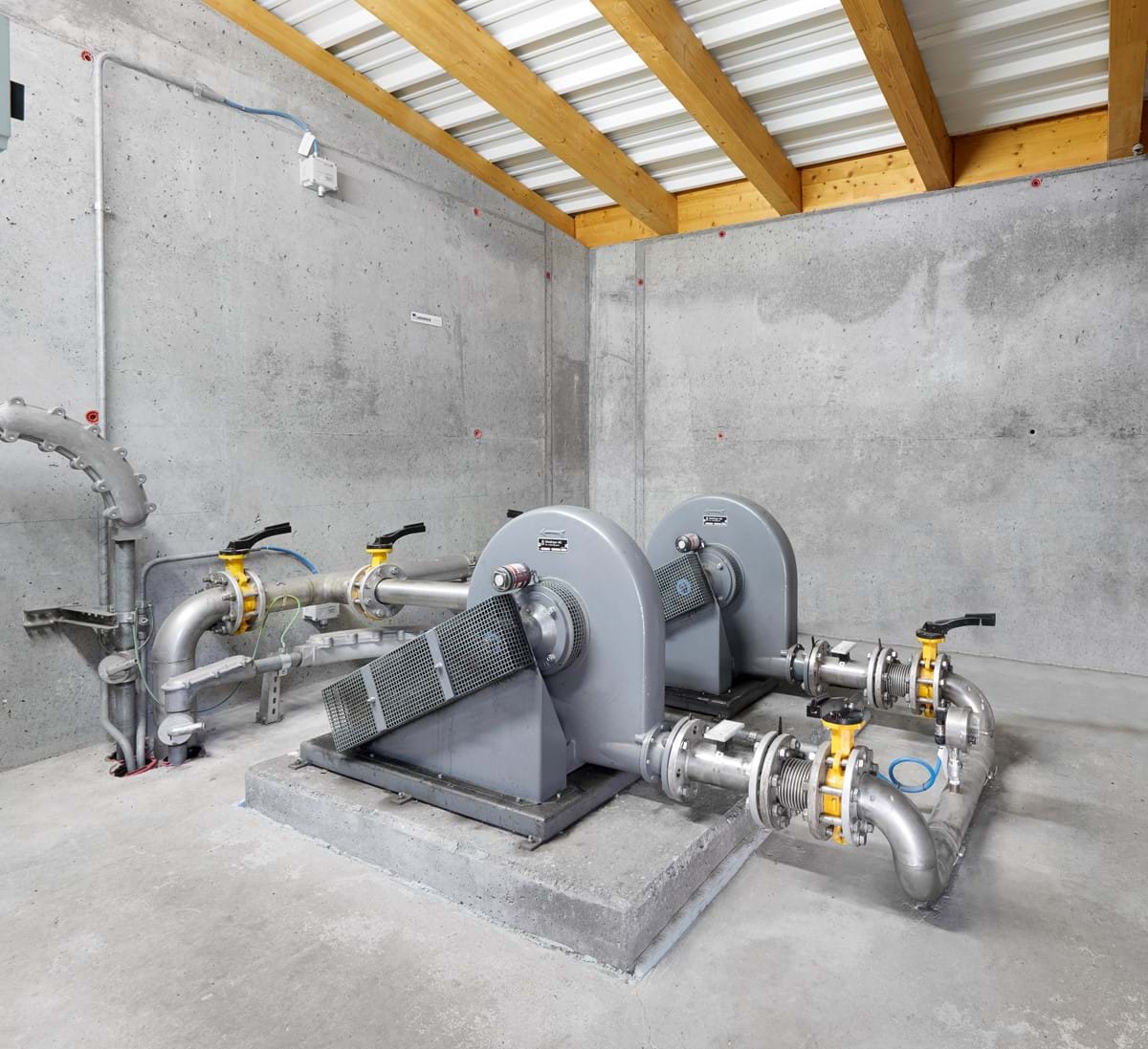

Gasdruckerhöhungsstation

Abluftbehandlung

Auf die Vermeidung von Geruchsemissionen wird bei der Kläranlage Innichen besonderes Augenmerk gelegt. Alle geruchsintensiven Anlagenbereiche wie z. B. Rechenanlage, Sandfang, Vorklärbecken sowie die gesamte Schlammbehandlungsanlage sind in Gebäuden mit eigener Ablufterfassung untergebracht. Die geruchsbeladene Luft , bis zu 15.000 m³/h, wird mit einem Kreuzstromwäscher mit gekoppelter Wärmerückgewinnung gereinigt.

Abluftbehandlung

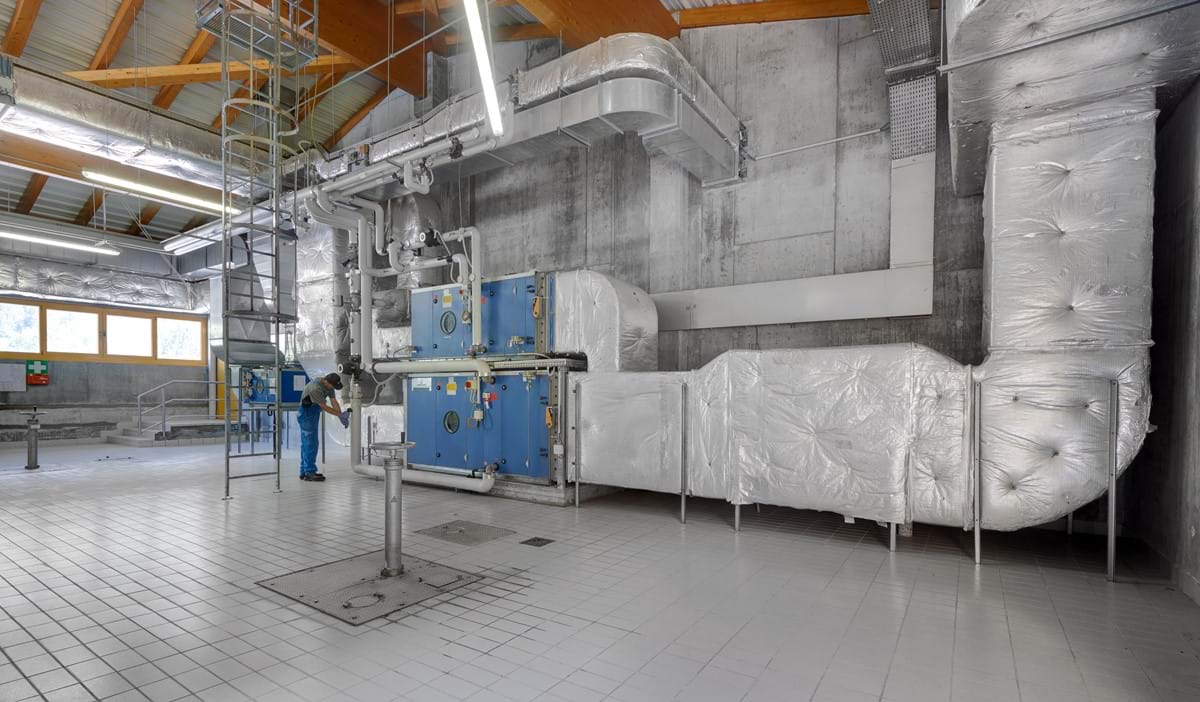

Die Lüftungsanlage

Antriebe und Anschlussleistung

Für die Abwasserreinigung und Schlammbehandlung wurden 109 Geräte und Maschinen mit einem gesamten elektrischen Anschlusswert von ca. 300 Kilowatt installiert. Für Heizung, Lüftung, Abluftreinigung, Beleuchtung, Brauchwasser-Versorgung und sonstiges nochmals etwa soviel. Für Stromzuleitung, Steuerung und Regelung all dieser Aggregate wurden über 25 km Kabel verlegt.

Antriebe und Anschlussleistung

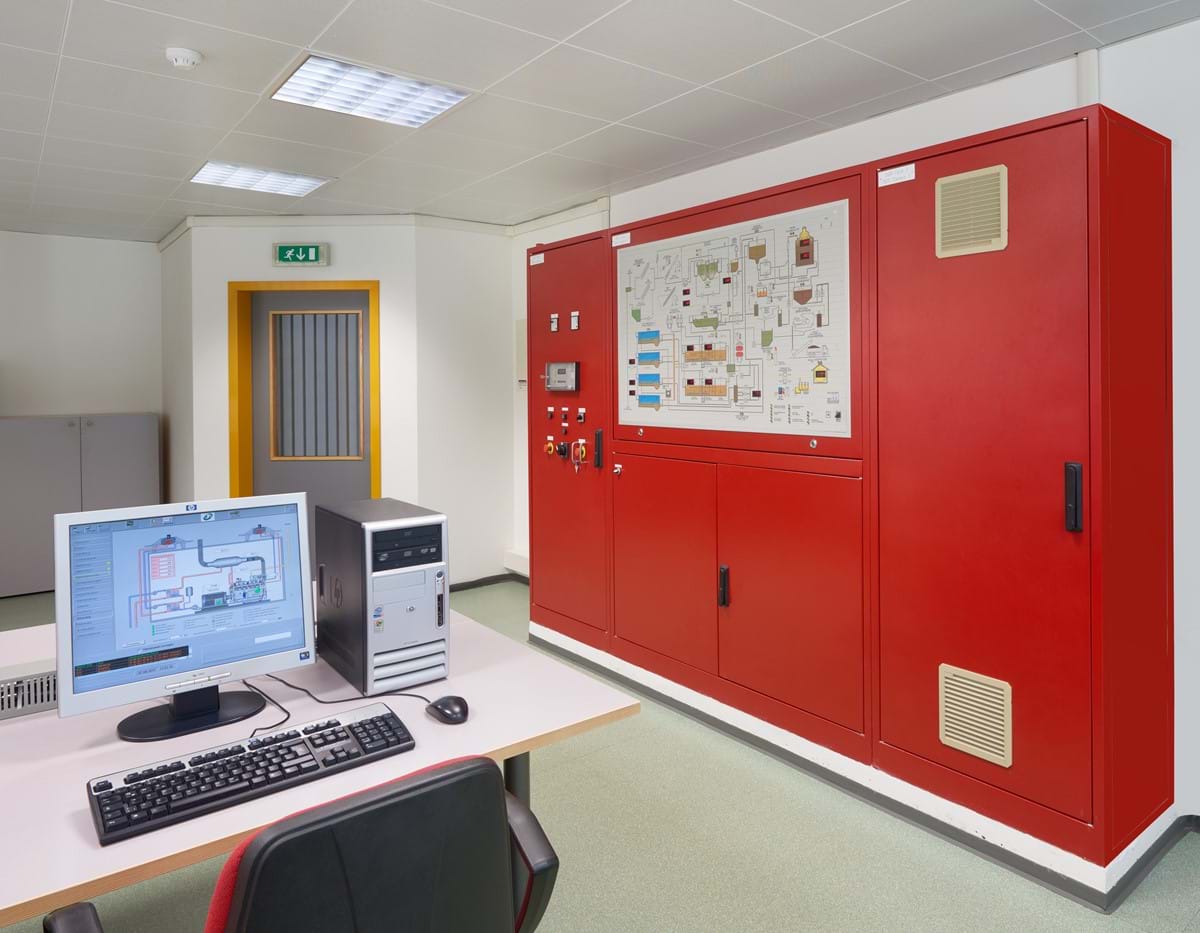

Die Steuerzentrale der Anlage
