Schlammtrockungs- und thermische Schlammverwertungsanlage

Die Schlammtrockungsanlage (TRA)

Der entwässerte Klärschlamm unserer Kläranlage [2] und von weiteren 13 Kläranlagen [1] wird mit dem Bandtrockner [5] zu Trockengranulat verarbeitet. Während der entwässerte Klärschlamm noch ca. 72 – 82%  Wasser enthält, finden wir im Trockengranulat noch ca. 4 – 5% Wasser. Es werden 40 Container (á 12,5 Tonnen)  pro Woche verarbeitet, von denen nach der Trocknung noch 8 – 10 Container Trockengranulat übrig bleiben. Die Gewichtsreduktion beträgt ca. 75 – 80%. Der entwässerte Klärschlamm gelangt über Förderschnecken in den Trockner, wo er gleichmäßig auf ein Band verteilt wird. Heiße Luft, (ca. 140°C) die durch die Wärme der thermischen Verwertungsanlage aufgewärmt wird, wird über Ventilatoren auf das Band geführt und das Wasser im entwässerten Schlamm wird verdampft.

Die thermische Schlammverwertungsanlage (TVA)

Der getrocknete Klärschlamm wird in der thermischen Verwertungsanlage (TVA) [6] mineralisiert. Somit wird der Schlammkreislauf auf der Anlage geschlossen. Von den insgesamt behandelten 24.000 Tonnen (1.000 LKW’s mit Anhänger) entwässerten Klärschlamm bleiben noch ca. 2.000 Tonnen (80 LKW’s mit Anhänger) Inertmaterial [7] übrig, das recycelt wird und für Deponieabdeckungen wieder Verwendung findet. Die Verwertung findet in einer Drehtrommel statt, im 1. Teil der Trommel erfolgt die Verschwelung bei ca. 200 – 400°C, das Schwelgas gelangt in die Nachbrennkammer. Im 2. Teil der Drehtrommel wird das Granulat bei 400 – 600°C mineralisiert. Das Pyrolysegas und das Rauchgas wird in der Nachbrennkammer bei 850°C verbrannt. Über die Wärmetauscher wird das Rauchgas abgekühlt und gelangt anschließend in die trockene Rauchgasreinigung (384 Filtertaschen). Die kontinuierlichen Emissionsmessungen garantieren eine minimale Belastung der Umwelt.

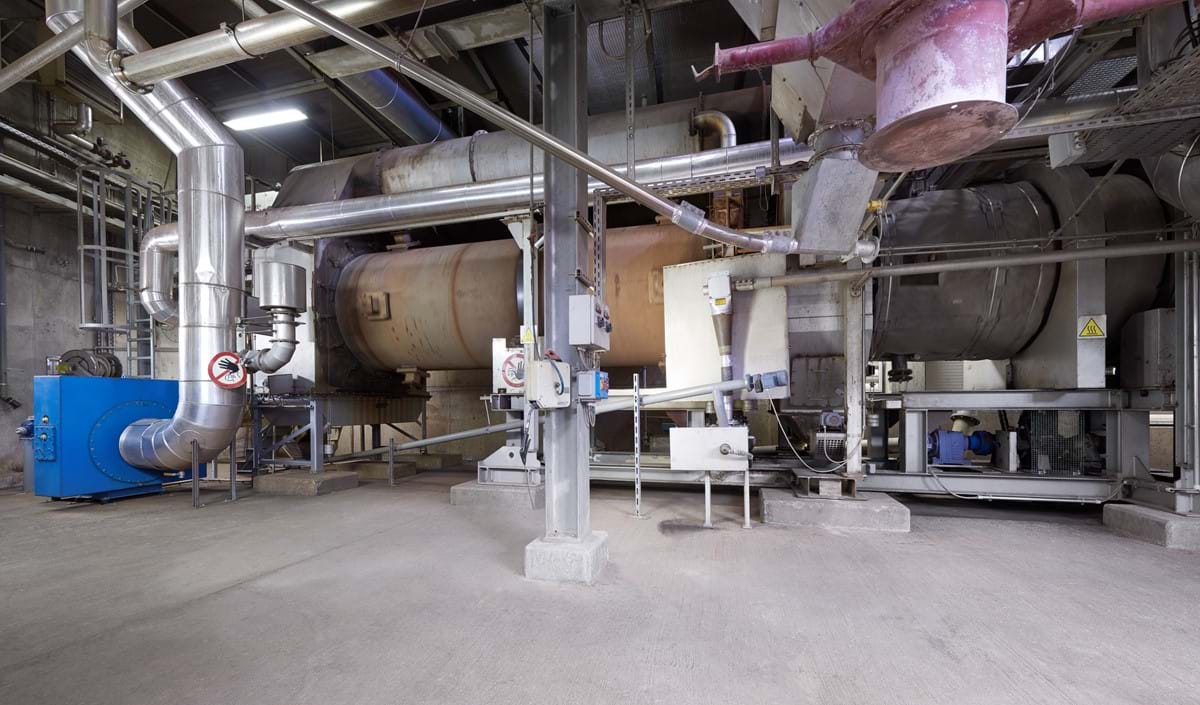

Die thermische Schlammverwertungsanlage (TVA)

Drehtrommel

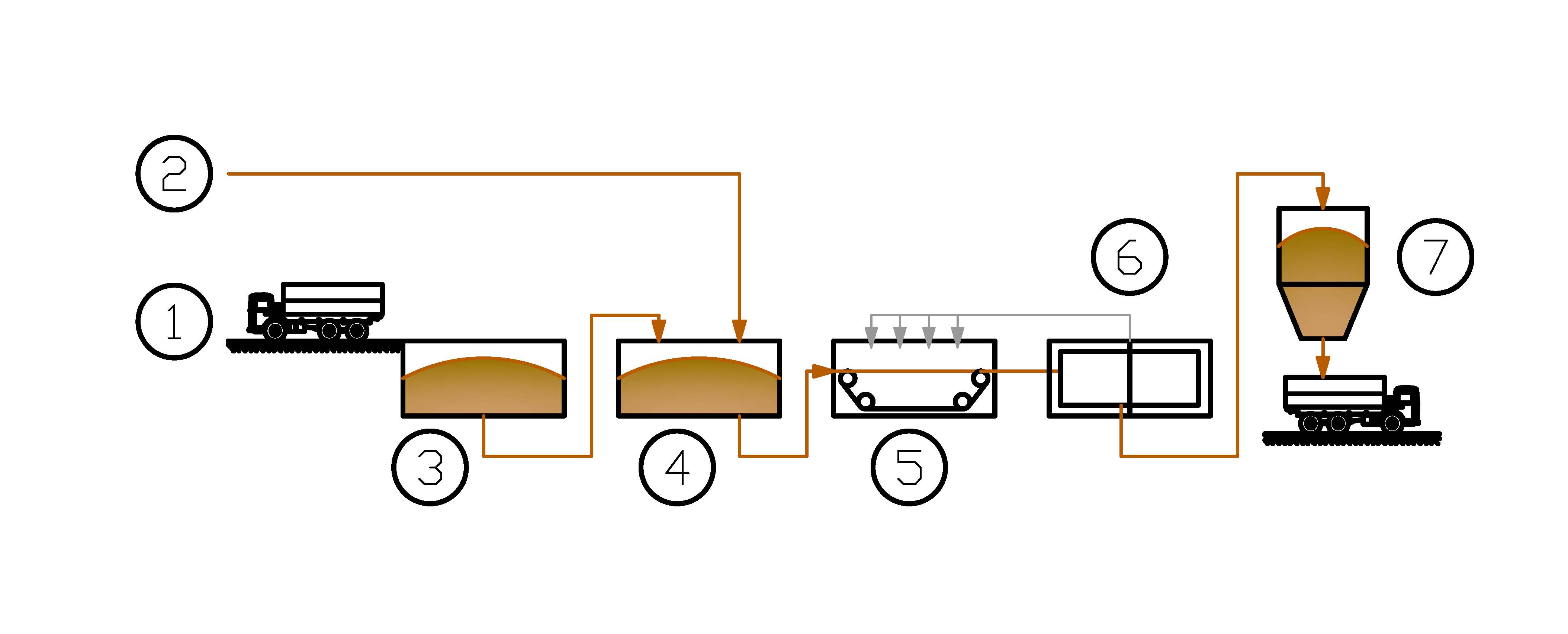

Legende Funktionsschema

Schlamm Warmluft

1) Fremdschlamm 6) Heißluft-Rückführung aus der Thermische Schlammverwertungsanlage (TVA)
2) Klärschlamm Tobl
3) Fremdschlammannahmebunker
4) Schlammstapel
5) Schlammtrockungsanlage (TRA)
6) Thermische Schlammverwertungsanlage (TVA)
7) Inertmaterialsilo und Abtransport zur Deponie
